Bagaimana Anda mendesain cetakan injeksi untuk mencegah garis rajutan yang terlihat pada permukaan cangkang robotik yang mengkilap dengan kelengkungan yang rumit?

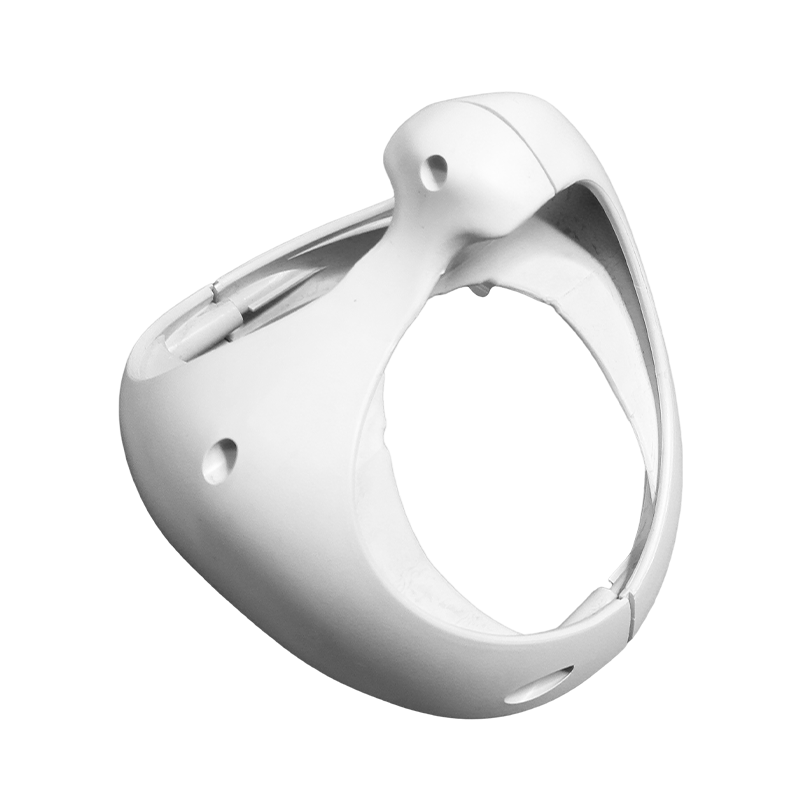

Cangkang robotik yang sangat mengkilap (misalnya, untuk robot servis, penyedot debu, atau penutup robot industri) memerlukan permukaan estetika yang sempurna. SEBUAH garis rajutan (garis las) terbentuk ketika dua bagian depan leleh bertemu di sekitar penghalang (misalnya, bos, rusuk, atau bukaan) dan gagal menyatu sepenuhnya. Pada permukaan melengkung yang kompleks, garis-garis ini sangat terlihat di bawah cahaya penggembalaan dan dapat dianggap sebagai cacat. Mencegah garis rajutan yang terlihat memerlukan kombinasi kontrol aliran leleh , penempatan gerbang , manajemen suhu cetakan , dan rekayasa permukaan .
1. Strategi Desain Utama untuk Mencegah Garis Rajutan Terlihat
| Strategi | Metode Desain | Efek pada Visibilitas Garis Rajut | Parameter Khas | |
|---|---|---|---|---|
| Lokasi & nomor gerbang | Tempatkan gerbang sehingga konvergensi bagian depan lelehan terjadi di area yang tidak terlihat (misalnya, area label di masa depan, tepi, atau di bawah snap-fit). Gunakan gerbang katup berurutan untuk menghilangkan konvergensi sepenuhnya. | Mengurangi visibilitas dari "terlihat jelas" menjadi "tidak terdeteksi" (tingkat 1 menurut ASTM D2457). | Penundaan gerbang katup: 0,1–0,5 detik antar gerbang. | |
| Suhu cetakan (kontrol lokal) | Gunakan kartrid pemanas independen atau saluran oli dekat zona garis rajutan untuk menaikkan suhu cetakan lokal sebesar 20–30°C di atas suhu nominal. | Meningkatkan difusi molekuler, mengurangi kedalaman takik pada garis rajutan sebesar 40–60%. | Nilai nominal: 70–90°C (PC/ABS); Lokal: 100–120°C. | |
| Profil kecepatan depan leleh | Gunakan injeksi kecepatan tinggi (200–300 mm/s) sesaat sebelum pembentukan garis rajutan untuk meningkatkan suhu leleh melalui pemanasan geser, kemudian segera kurangi kecepatan untuk menghindari pengemasan yang berlebihan. | Meningkatkan suhu leleh sebesar 5–10°C pada garis rajutan, sehingga meningkatkan fusi. | Profil: kecepatan 80% → zona garis rajutan → kecepatan 120% untuk 5mm → kembali ke 80%. | |
| Ventilasi pada garis rajutan | Tambahkan Ventilasi sedalam 0,02–0,03 mm tepat pada lokasi garis rajutan yang diperkirakan untuk memungkinkan udara yang terjebak keluar, mencegah jebakan udara yang memperdalam tanda yang terlihat. | Menghilangkan penampilan "perak"; mengurangi lebar visual hingga <0,05 mm. | Panjang lahan ventilasi: 1–2 mm, diikuti relief 0,5 mm. | |
| Permukaan cetakan selesai | Pertahankan SPI A-1 (penggemar berlian) atau A-2 (6000 grit) selesai pada permukaan rongga. Garis rajutan kurang terlihat pada permukaan yang sangat halus karena pantulan cahaya lebih seragam. | Hamburan pantulan berkurang, membuat garis rajutan hampir tidak terlihat. | Rz ≤ 0,05 m. | |
| Bahan (Khas untuk Cangkang Robot) | Suhu Cetakan (°C) | Suhu Leleh (°C) | Visibilitas Garis Rajut (Sebelum Optimasi) | Visibilitas Setelah Praktik Terbaik |
| PC/ABS (misalnya, Bayblend T65) | 80–100 | 260–280 | Sedang (lebar 0,15–0,25 mm) | Hampir tidak terlihat (lebar ≤0,05 mm) |
| PC (tidak terisi, transparan atau buram) | 90–110 | 280–310 | Tinggi (takik tajam) | Rendah (tapi masih terlihat di bawah cahaya merumput tanpa gerbang katup) |
| ABS (kelas kilap tinggi) | 70–85 | 230–250 | Rendah hingga sedang | Tak terlihat (dengan profil kecepatan ventilasi) |
| PC 10%GF (cangkang robot struktural) | 90–110 | 280–310 | Tinggi (orientasi GF memperkuat visibilitas) | Sedang (memerlukan gerbang katup untuk eliminasi) |
