Bagaimana cara mencegah goresan dan gelembung perak pada komponen PC transparan mengkilap yang disebabkan oleh masalah kelembapan dan ventilasi?
Pada komponen cetakan injeksi polikarbonat (PC) transparan mengkilap (misalnya penutup lampu otomotif, rumah perangkat medis, atau lensa layar elektronik), garis-garis perak (juga disebut tanda splay) dan gelembung (kekosongan atau kantong gas) merupakan cacat visual kritis yang membuat komponen tidak dapat diterima. Cacat ini terutama disebabkan oleh kelembaban dalam resin (PC bersifat higroskopis dan terdegradasi di atas kelembaban 0,02%) dan ventilasi yang tidak memadai (udara yang terperangkap atau gas degradasi tidak dapat keluar). Mencegahnya memerlukan kombinasi pengeringan bahan, desain cetakan, dan pengendalian proses.
1. Akar Penyebab Garis-garis dan Gelembung Perak
| Jenis Cacat | Penyebab Utama | Penampilan | Ambang Kritis |
|---|---|---|---|
| Garis-garis perak | Kelembaban >0,02% → hidrolisis → gas (CO₂, uap H₂O) memuai pada bagian depan leleh. | Keperakan, garis bergelombang sepanjang arah aliran. | Kadar air PC ≤0,015% (titik embun pengering -40°C, 4–6 jam pada 120°C). |
| Gelembung (kosong) | Udara terperangkap karena ventilasi yang buruk, atau gas akibat degradasi termal (suhu leleh >320°C). | Kantong gas berbentuk bulat atau memanjang di dekat permukaan atau di dalam dinding tebal. | Kedalaman ventilasi: 0,02–0,03 mm untuk PC (penyebab lebih dalam flash). Suhu leleh ≤310°C. |
| Combined (splay gelembung) | Tekanan balik kecepatan sekrup tinggi tidak mencukupi → udara terperangkap dalam lelehan. | Garis-garis perak kacau dengan gelembung mikro tersebar. | Tekanan punggung: 5–10 bar; kecepatan sekrup: 40–60 rpm. |
2. Metode Pencegahan – Perbandingan Parameter
| Tindakan Pencegahan | Rentang Parameter yang Direkomendasikan untuk PC | Efek pada Pengurangan Cacat | Implementasi di Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Pengeringan bahan | Pengering penurun kelembapan, titik embun -40°C hingga -50°C; 120°C selama 4–6 jam; kelembaban ≤0,015% (diverifikasi oleh penganalisis kelembaban). | Mencegah >90% goresan perak. | Semua mesin cetak injeksi Jepang/Jerman dilengkapi dengan pengering pengering; pemantauan kelembaban in-line untuk bagian transparan yang penting. |
| Desain ventilasi | Kedalaman ventilasi: 0.02–0.03 mm; width: 6–10 mm; land length: 1–2 mm; followed by 0.5–1.0 mm deep relief channel. Place at weld lines and last fill areas. | Menghilangkan gelembung dan mengurangi goresan perak sebesar 60–80%. | Tata letak ventilasi standar untuk semua cetakan transparan; diverifikasi dengan analisis aliran cetakan. |
| Profil kecepatan injeksi | Profil lambat–cepat–lambat: kecepatan 20% untuk 10% pengisian pertama (untuk memungkinkan udara keluar), 70–90% untuk pengisian tengah, 30–50% untuk 10% terakhir untuk mencegah pengemasan berlebih. | Mengurangi pemanasan geser dan jebakan gas. | Digunakan pada cetakan lensa tiang pengisi daya ABB dan penutup transparan interior otomotif. |
| Tekanan balik & kecepatan sekrup | Tekanan punggung: 5–10 bar; kecepatan sekrup: 40–60 rpm (lebih rendah dari standar 80–100 rpm untuk resin buram). | Mencegah masuknya udara dan pemanasan gesekan. | Pengaturan proses standar untuk semua pekerjaan PC transparan. |
| Suhu cetakan | Suhu cetakan tinggi: 80–100°C (disarankan menggunakan pemanas minyak atau listrik). | Meningkatkan aliran lelehan dan memungkinkan udara yang terperangkap keluar sebelum membeku. | Dicapai dengan menggunakan pengontrol suhu air/minyak dan saluran pemanas konformal. |
3. Teknik Tingkat Lanjut yang Digunakan oleh Fanze T&M (Jiashan) Co., Ltd.
- Ventilasi vakum : Untuk bagian transparan yang besar (misalnya penutup lampu depan), vakum aktif diterapkan pada saluran ventilasi (tekanan absolut 0,5–0,8 bar) untuk menghilangkan udara yang terperangkap sebelum lelehan tiba.
- Lapisan cetakan untuk pelepasan gas : A PVD atau lapisan anti lengket (misalnya, TiN atau DLC) pada permukaan rongga mengurangi adhesi gas dan meningkatkan efisiensi ventilasi.
- Rekayasa simultan : Sebelum konstruksi cetakan, perusahaan berjalan Simulasi evakuasi gas aliran jamur untuk mengidentifikasi dan menambahkan ventilasi di lokasi perangkap udara yang diperkirakan.
- Protokol inspeksi : Setiap tembakan diperiksa di bawah lampu latar 5000lux untuk garis-garis dan gelembung perak; Cpk ≥ 1,33 untuk tarif bebas cacat.
4. Tiga FAQ (termasuk pengenalan perusahaan)
FAQ 1: Dapatkah goresan perak dihilangkan dengan memoles atau melapisi setelah dicetak?
J: Tidak. Garis-garis perak adalah tanda degradasi bawah permukaan atau saluran gas di dalam matriks plastik. Pemolesan, pengecatan, atau pelapisan pasca pencetakan tidak dapat menghilangkannya. Satu-satunya solusi adalah pencegahan melalui pengeringan ketat dan ventilasi optimal . Fanze T&M (Jiashan) Co., Ltd. menjamin tingkat bebas goresan perak >98% pada pengambilan gambar pertama dengan menggunakan pengering penurun kelembapan (titik embun -50°C) dan ventilasi presisi. Untuk pelanggan yang membutuhkan kejernihan optik tertinggi, perusahaan menawarkan cetakan injeksi PC transparan mengkilap solusi dengan ventilasi vakum terintegrasi dan validasi aliran cetakan.
FAQ 2: Berapa kedalaman ventilasi maksimum yang diperbolehkan pada PC untuk menghindari flash, dan bagaimana cara memeriksanya?
J: Untuk PC, kedalaman ventilasi yang aman adalah 0,020–0,030mm (0,0008–0,0012 inci). Ventilasi yang lebih dalam menyebabkan kilatan cahaya; ventilasi yang lebih dangkal memerangkap gas dan menyebabkan gelembung. Fanze T&M (Jiashan) Co., Ltd. memverifikasi kedalaman ventilasi menggunakan a pengukur perasa presisi (Buatan Jepang, ±0,001 mm) pada setiap cetakan selama perakitan dan setelah 50.000 siklus. Perusahaan juga menggunakan ventilasi bertahap : kedalaman 0,02 mm untuk daratan pertama 2 mm, kemudian 0,05 mm, kemudian relief penuh 0,5 mm. Desain ini telah divalidasi pada cetakan lensa transparan untuk Tiger Electric Jepang dan ABB.
FAQ 3: Pengalaman spesifik apa yang dimiliki Fanze T&M (Jiashan) Co., Ltd. dalam cetakan PC transparan mengkilap?
J: Fanze T&M (Jiashan) Co., Ltd. didirikan pada tahun 2005 dan berspesialisasi dalam cetakan injeksi presisi dan suku cadang injeksi. Perusahaan pindah ke Taman Guigu, Kabupaten Jiashan pada tahun 2016, dengan luas pabrik yang dapat digunakan seluas 14.000 m² dan sekitar 100 karyawan. Perusahaan ini memiliki CNC impor, EDM, mesin pemotong kawat yang bergerak lambat, dan peralatan cetakan injeksi berkinerja tinggi dari Jepang dan Jerman. Perusahaan ini bersertifikat IATF16949 dan telah menjalin hubungan kerjasama yang baik dengan Land Rover Motors Inggris, Triumph Motorcycles, stasiun pengisian ABB, dan Tiger Electric Jepang .
Pengalaman cetakan PC transparan khusus meliputi:

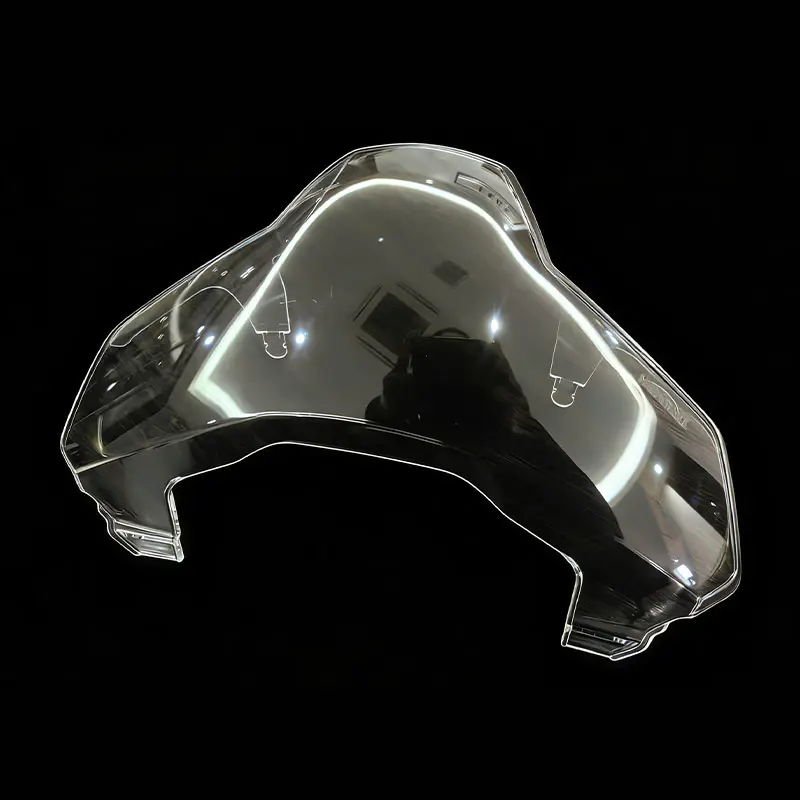

- Lensa bagian dalam lampu depan otomotif untuk SAIC : Mencapai nol garis perak menggunakan ventilasi vakum di lokasi gerbang yang dioptimalkan aliran cetakan. Transmisi cahaya >89% pada ketebalan 3mm.
- Penutup tampilan tumpukan pengisian daya EV (ABB) : Diproduksi bebas gelembung dengan penstabil UV yang dibentuk; lulus uji QUV 2000 jam tanpa menguning.
- Jendela transparan perangkat medis untuk OEM Jepang : Mempertahankan kadar air ≤0,015% menggunakan pemantauan titik embun inline; Cpk untuk nilai kejelasan = 1,45.
Perusahaan mematuhi kebijakan mutu "presisi, efisiensi tinggi, kualitas pengecoran" dan telah memenangkan pujian tinggi dari pelanggan di seluruh dunia.
