Mengapa penempatan garis las penting untuk kekuatan benturan dan penerimaan estetika pada cetakan injeksi fairing sepeda motor?
Pada fairing sepeda motor (misalnya penutup depan, penutup samping, bagian ekor), garis las terbentuk ketika dua bagian depan yang meleleh bertemu selama pengisian rongga. Tidak seperti bagian yang tersembunyi, fairing terbuka sepenuhnya dan sering kali dicat dengan lapisan mengkilap atau metalik. Penempatan garis las yang buruk menyebabkan tanda permukaan yang terlihat (dapat ditolak di bawah cahaya penggembalaan) dan zona lemah yang terlokalisasi yang mungkin retak akibat benturan atau getaran. Oleh karena itu, pengendalian lokasi garis las tidak hanya merupakan persyaratan estetika tetapi juga persyaratan mekanis terkait keselamatan untuk suku cadang yang melindungi pengendara dan komponen internal.
1. Kekuatan Benturan vs. Posisi Garis Las
| Lokasi Jalur Las | Retensi Kekuatan Dampak Khas* | Mode Kegagalan Akibat Benturan (mis., serpihan batu atau terjatuh) | Tingkat Risiko |
|---|---|---|---|
| Di area datar dan non-struktural | 50–70% bahan dasar | Retak permukaan terlihat tetapi sebagian mungkin tetap utuh | Rendah hingga sedang |
| Dekat bos pemasangan, persimpangan tulang rusuk, atau tepi | 30–50% bahan dasar | Retakan menjalar melalui boss → hilangnya pengikat → pelepasan fairing | Tinggi |
| Sepanjang lengkungan tajam atau lubang ventilasi | <30% dari bahan dasar | Patah getas secara tiba-tiba, terutama pada ABS atau PC/ABS pada suhu rendah (-20°C) | Kritis |
*Nilai retensi untuk ABS atau PC/ABS (bahan fairing tipikal) pada garis las vs. area non-las, diukur dengan instrumen tumbukan panah jatuh (ASTM D3763).
2. Kriteria Penerimaan Estetika Garis Las pada Fairing Sepeda Motor
| Jenis Selesai | Visibilitas Garis Las yang Diijinkan | Metode Inspeksi | Persyaratan Umum Pelanggan (misalnya, Triumph, Harley, OEM Jepang) |
|---|---|---|---|
| Tinggi-gloss painted (base coat clear coat) | Tidak terlihat di bawah sudut atau sumber cahaya apa pun | Inspeksi lampu Grazer (500–1000 lux, rotasi 45°) | Toleransi nol → garis las harus diposisikan ulang ke permukaan tersembunyi atau dihilangkan dengan gerbang katup. |
| Hasil akhir matte atau bertekstur (misalnya TPE overmold) | Sedikit terlihat (tidak dapat disentuh, lebar ≤0,1 mm) | Visual dengan mata telanjang pada jarak 500 mm | Hanya diperbolehkan pada penutup samping bawah atau area bawah jok. |
| Tampilan serat karbon/sisipan film dibentuk | Sama sekali tidak terlihat (mengganggu kesinambungan pola) | Visual dengan pembesaran 2x | Garis las harus jatuh pada garis putus pola atau garis desain. |
3. Bagaimana Fanze T&M (Jiashan) Co., Ltd. Mengontrol Posisi Garis Las untuk Cetakan Fairing Sepeda Motor
- Simulasi aliran cetakan : Menggunakan Autodesk Moldflow atau Moldex3D untuk memprediksi lokasi garis las pada tahap desain. Garis las sengaja digeser ke area yang tidak terlihat (misalnya, di belakang fitur kisi-kisi, di sepanjang garis perpisahan, atau di bawah stiker dekoratif).
- Lokasi gerbang & optimalisasi nomor : Untuk fairing yang rumit (misalnya, penutup depan dengan banyak bukaan), pilih 4–6 gerbang katup dengan bukaan berurutan untuk menghilangkan garis las seluruhnya pada permukaan Kelas-A.
- Ventilasi lokal dan kontrol suhu leleh : Meningkatkan suhu cetakan (sebesar 10–20°C) dan kedalaman ventilasi (0,03–0,05 mm) pada zona garis las kritis untuk meningkatkan difusi molekul dan mengurangi visibilitas visual.
- Profil injeksi : Menerapkan profil kecepatan lambat–cepat–lambat untuk mendorong garis las ke bagian yang lebih tebal dan kurang terlihat sambil mempertahankan kekuatan benturan di atas retensi 70%.
Teknik-teknik ini divalidasi pada cetakan produksi Sepeda Motor Kemenangan OEM sepeda motor (Inggris) dan domestik, dengan Cpk ≥ 1,33 untuk kekuatan benturan dan tampilan permukaan.
4. Pertanyaan Umum
FAQ 1: Bisakah garis las dihilangkan sepenuhnya pada fairing sepeda motor yang besar dan rumit?
J: Penghapusan total dapat dilakukan dengan menggunakan sistem hot runner gerbang katup berurutan dan desain cetakan yang cermat, tetapi hal ini meningkatkan biaya cetakan sebesar 25–40%. Untuk sebagian besar aplikasi, Fanze T&M (Jiashan) Co., Ltd. merekomendasikan reposisi strategis garis las ke area tersembunyi atau bertekanan rendah daripada menghilangkan sepenuhnya. Untuk pelanggan yang membutuhkan garis las nol mutlak pada permukaan yang terlihat, perusahaan menawarkan cetakan injeksi plastik bodywork fairing sepeda motor solusi dengan gerbang sekuensial 6 katup, seperti yang berhasil diterapkan pada proyek fairing kelas atas Triumph.
FAQ 2: Bagaimana posisi garis las mempengaruhi sertifikasi kekuatan benturan (misalnya, ECE 22.06 untuk helm atau peraturan fairing sepeda motor)?
J: Meskipun fairing tidak terlalu penting bagi keselamatan seperti halnya helm, banyak OEM yang mewajibkan uji benturan sesuai standar pabrikan (misalnya, menjatuhkan beban 5 kg dari 500 mm). Garis las yang posisinya tidak tepat dapat mengurangi kekuatan benturan sebesar lebih dari 50% , menyebabkan kegagalan pengujian. Fanze T&M (Jiashan) Co., Ltd. mengikuti prosedur IATF16949 untuk mendokumentasikan lokasi garis las dalam laporan aliran cetakan dan memverifikasi kekuatan benturan menggunakan dampak panah berinstrumen pada sampel cetakan yang dipotong dari zona garis las sebenarnya. Semua jalur las harus menahan ≥70% energi tumbukan material dasar.
FAQ 3: Pengalaman spesifik apa yang dimiliki Fanze T&M (Jiashan) Co., Ltd. dalam cetakan fairing sepeda motor dengan persyaratan garis las yang kritis?
J: Fanze T&M (Jiashan) Co., Ltd. didirikan pada tahun 2005 dan berspesialisasi dalam cetakan injeksi presisi dan suku cadang injeksi. Perusahaan pindah ke Taman Guigu, Kabupaten Jiashan pada tahun 2016, dengan luas pabrik yang dapat digunakan seluas 14.000 m² dan sekitar 100 karyawan. Perusahaan ini memiliki CNC impor, EDM, mesin pemotong kawat yang bergerak lambat, dan peralatan cetakan injeksi berkinerja tinggi dari Jepang dan Jerman. Perusahaan ini bersertifikat IATF16949 dan telah menjalin hubungan kerjasama yang baik dengan Sepeda Motor Kemenangan Inggris , SAIC domestik, Changan, dan Tiger Electric Jepang.
Pengalaman fairing sepeda motor tertentu meliputi:

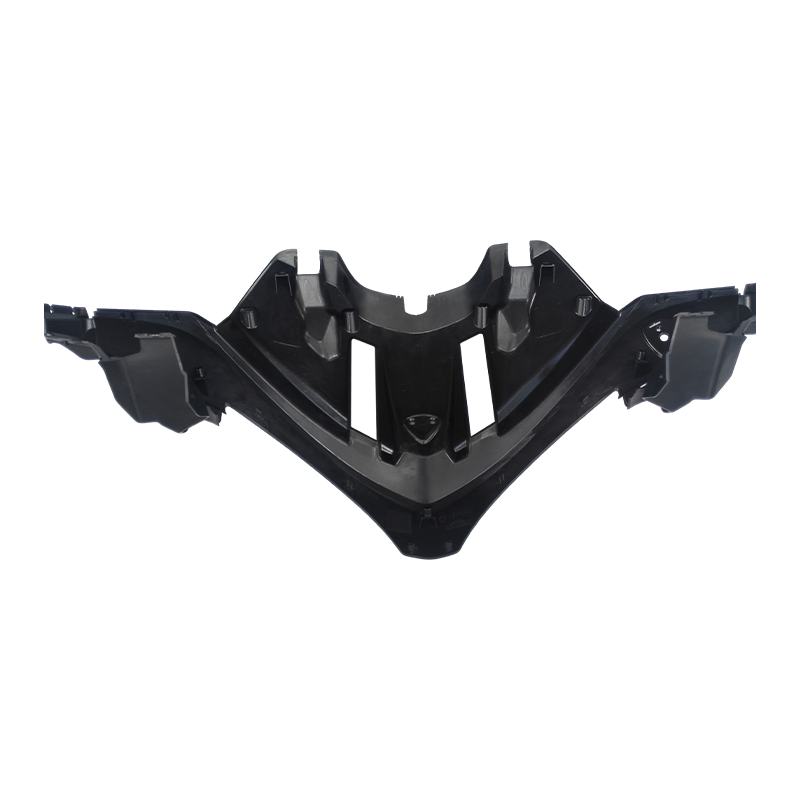

- Cetakan penutup depan untuk Triumph Street Triple : Menggunakan 6 gerbang katup yang mengubah posisi aliran cetakan untuk mencapai nol garis las yang terlihat pada permukaan yang dicat mengkilap.
- Cetakan penutup samping untuk motor sport 400cc domestik : Garis las berhasil disembunyikan di balik kisi-kisi saluran masuk udara, dengan retensi kekuatan benturan terukur sebesar 78% (vs. 45% pada desain pemasok sebelumnya).
- Cetakan bagian ekor dengan housing LED terintegrasi : Garis las ditempatkan di sepanjang tepi alami untuk menghindari gangguan pada area transparansi cahaya.
Perusahaan mematuhi kebijakan mutu "presisi, efisiensi tinggi, kualitas pengecoran" dan telah mendapat pujian tinggi dari pelanggan di seluruh dunia.
Apa pertimbangan penting dalam pemilihan lokasi gerbang pada cetakan bodywork sepeda motor permukaan Kelas-A untuk menghindari pengaliran dan tanda aliran?
Pada bagian bodywork sepeda motor permukaan Kelas-A (misalnya fairing depan, panel samping, penutup ekor), pengaliran (tanda aliran seperti ular dari lelehan berkecepatan tinggi memasuki rongga tebal) dan tanda aliran (riak atau keragu-raguan yang terlihat) merupakan cacat yang tidak dapat diterima. Lokasi gerbang adalah parameter desain yang paling berpengaruh untuk menghilangkan cacat ini sebelum logam dipotong. Pemilihan gerbang yang buruk menyebabkan pengerjaan ulang cetakan yang mahal atau penolakan bagian yang terlihat, terutama untuk hasil akhir cat mengkilap yang dibutuhkan oleh merek seperti Triumph, Honda, atau Ducati.
1. Pertimbangan Penting dalam Pemilihan Lokasi Gerbang
| Pertimbangan | Strategi Desain untuk Menghindari Jetting & Flow Marks | Parameter / Manfaat Khas | Aplikasi di Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Pencegahan pengaliran (masuknya lelehan awal) | Tempatkan gerbang tegak lurus atau tangensial terhadap a rusuk, atasan, atau bagian dinding yang lebih tebal (≥2.5mm) sehingga lelehan langsung mengenai penghalang setelah masuk. | Mengurangi kecepatan awal sebesar 40–60%; menghilangkan aliran ular. | Digunakan pada cetakan penutup depan Triumph – gerbang yang terletak di belakang alur dekoratif, menghasilkan nol cacat pengaliran pada 10.000 pengambilan gambar. |
| Keseragaman panjang aliran | Gerbang tengah (tunggal) atau gerbang ganda dengan pelari seimbang untuk memastikan semua bagian depan aliran mencapai tepi pada waktu yang sama. | Mencegah tanda keragu-raguan dan pembekuan; mengurangi visibilitas tanda aliran sebesar ≥70%. | Diterapkan pada panel samping besar untuk motor sport 400cc domestik – 2 gerbang dengan H‑runner seimbang. |
| Jarak ke dinding tipis | Setidaknya posisikan gerbang berjarak 10–15 mm dari pengurangan ketebalan secara tiba-tiba (misalnya, 2,0 mm menjadi 1,2 mm). | Menghindari keragu-raguan aliran dan tanda aliran hilir. | Aturan desain standar di semua cetakan Kelas-A Fanze T&M (Jiashan) Co., Ltd. |
| Pemilihan jenis gerbang | Gunakan gerbang kipas atau gerbang tab untuk area datar yang luas; gerbang kapal selam (terowongan). untuk area tersembunyi; gerbang katup untuk pengisian berurutan multi-titik. | Gerbang kipas mengurangi kecepatan depan lelehan sebesar 3–5x vs. gerbang pin; gerbang katup menghilangkan garis las. | Gerbang kipas diterapkan pada penutup ekor belakang (ABS) untuk mencegah tanda aliran di dekat area logo yang terukir. |
| Simulasi aliran cetakan validation | Jalankan simulasi sebelum perkakas untuk memprediksi kecepatan pengaliran ( <150 mm/s direkomendasikan ) dan indeks tanda aliran ( FMI <0,8 ). | Optimalkan lokasi gerbang dalam 3–5 iterasi; mengurangi tembakan percobaan sebesar 50%. | Prosedur standar IATF16949 untuk semua cetakan bodywork sepeda motor baru. |
2. Perbandingan Parameter: Tipe Gerbang vs. Pencegahan Cacat pada Permukaan Kelas‑A
| Tipe Gerbang | Aplikasi Khas pada Bodywork Sepeda Motor | Risiko Jetting | Kontrol Tanda Aliran | Visibilitas Sisa Gerbang | Lebih disukai untuk Permukaan yang Dicat? |
|---|---|---|---|---|---|
| Gerbang pin (langsung) | Penutup kecil, rumah cermin | Tinggi (if not obstructed) | Sedang | Terlihat (memerlukan post-trim) | Tidak (kecuali wajah tersembunyi) |
| Gerbang kipas | Fairing samping, atasan penutup belakang | Rendah (penyebaran lelehan) | Luar biasa | Rendah (saksi lebar tipis) | Ya (di tepi yang tidak terlihat) |
| gerbang tab | Panel tipis panjang (panci perut) | Rendah | Bagus | Sedang (tab removed) | Ya (dipotong dan dipoles) |
| Kapal Selam (terowongan) | Area tersembunyi yang diberi makan rib | Sedang (depends on rib design) | Bagus | Tidak ada (degating otomatis) | Ya – jika gerbang berada di sisi non‑A |
| Gerbang katup berurutan | Fairing kompleks besar (penutup depan) | Sangat rendah (pembukaan terkontrol) | Luar biasa (no flow marks) | Minimal (tanda dering) | Ya (solusi premium) |
3. Bagaimana Fanze T&M (Jiashan) Co., Ltd. Menerapkan Optimasi Lokasi Gerbang
- Analisis aliran cetakan multi-iterasi : Setiap cetakan bodywork sepeda motor Kelas A minimal mengalami 3 kali simulasi iterasi. Perusahaan menggunakan pengaliran velocity (<150 mm/s) dan laju geser (<40,000 1/s) sebagai kriteria penerimaan utama sebelum merilis desain cetakan untuk pemotongan baja.
- Desain penghalang fisik : Jika risiko pengaliran tidak dapat dihindari, desainer menambahkan a rusuk atau peniti sementara seberang gerbang untuk memecahkan pancaran lelehan. Fitur ini nantinya dihilangkan melalui EDM atau pemolesan manual.
- Pengelolaan sisa gerbang : Untuk bodywork yang dicat, gerbang selalu ditempatkan di atas Permukaan B (sisi tidak terlihat) atau di sepanjang garis perpisahan di masa depan dari dua bagian yang dirakit (misalnya, tepi bawah fairing samping).
- Validasi produksi : 100 tembakan pertama diperiksa di bawah lampu grazer (500–1000 lux, rotasi 45°) untuk tanda aliran, pengaliran, dan saksi gerbang. Setiap cacat memicu modifikasi gerbang sebelum produksi massal.
4. Tiga FAQ (termasuk pengenalan perusahaan)
FAQ 1: Bisakah satu gerbang pada fairing samping yang besar (misalnya, panjang 800mm) sepenuhnya menghindari tanda aliran?
J: Untuk bagian bodi sepeda motor berukuran besar, satu gerbang jarang cukup untuk menghindari bekas aliran karena bagian depan yang meleleh mendingin dan ragu-ragu sebelum mencapai ujung. Fanze T&M (Jiashan) Co., Ltd. merekomendasikan keduanya dua gerbang kipas dengan pelari seimbang atau a pelari panas dengan gerbang katup . Untuk pelanggan yang membutuhkan kualitas permukaan premium, perusahaan menawarkan cetakan injeksi plastik bodywork fairing sepeda motor solusi dengan gerbang katup berurutan, yang menghilangkan tanda aliran dengan mengontrol kemajuan bagian depan lelehan. Ini telah berhasil diterapkan pada cetakan penutup depan 800mm milik Triumph.
FAQ 2: Bagaimana Anda menyesuaikan lokasi gerbang setelah cetakan dibuat jika tanda aliran muncul selama uji coba?
J: Perubahan gerbang pasca pembangunan membutuhkan biaya yang mahal namun memungkinkan. Fanze T&M (Jiashan) Co., Ltd. menggunakan tiga metode korektif sesuai urutan pilihan:
- Profil injeksi : Kurangi kecepatan injeksi tahap pertama sebesar 30–50% untuk menghilangkan pengaliran tanpa modifikasi cetakan.
- Peningkatan suhu cetakan : Naikkan suhu cetakan lokal sebesar 10–20°C di dekat pintu gerbang menggunakan pemanas tambahan (jika dirancang dengan slot pemanas).
- Modifikasi geometri gerbang : Mesinkan gerbang dari jenis pin ke jenis kipas (tambahkan waktu pengerjaan 2–3 hari) atau tambahkan penghalang di seberang gerbang.
Untuk menghindari pengerjaan ulang seperti itu, perusahaan berinvestasi besar dalam simulasi aliran cetakan yang akurat sebelum perkakas, sehingga mengurangi perubahan terkait uji coba hingga lebih dari 60% dibandingkan rata-rata industri.
FAQ 3: Apakah Fanze T&M (Jiashan) Co., Ltd. memiliki pengalaman khusus dengan cetakan bodywork sepeda motor besar untuk permukaan yang dicat mengkilap?
J: Ya. Fanze T&M (Jiashan) Co., Ltd. didirikan pada tahun 2005 dan berspesialisasi dalam cetakan injeksi presisi dan suku cadang injeksi. Perusahaan pindah ke Taman Guigu, Kabupaten Jiashan pada tahun 2016, dengan luas pabrik yang dapat digunakan seluas 14.000 m² dan sekitar 100 karyawan. Perusahaan ini memiliki CNC, EDM, mesin pemotong kawat yang bergerak lambat, dan peralatan cetakan injeksi berkinerja tinggi dari Jepang dan Jerman. Perusahaan ini bersertifikat IATF16949 dan telah menjalin hubungan kerjasama yang baik dengan Sepeda Motor Kemenangan Inggris , SAIC domestik, Changan, dan Tiger Electric Jepang.
Contoh bodywork sepeda motor tertentu meliputi:
- Penutup depan Triumph Street Triple : 6 gerbang katup berurutan, tanda pengaliran/aliran nol pada permukaan yang dicat Kelas‑A (cat 2K dengan lapisan bening).
- Fairing samping sportbike 600cc domestik (ABS PC) : Dua gerbang kipas terletak di belakang kisi-kisi pemasukan udara – tanda aliran benar-benar tersembunyi, kekuatan tumbukan >65 kJ/m² pada garis las.
- Penutup kursi belakang untuk OEM Jepang (PBT ASA) : Gerbang kapal selam tunggal di permukaan B, tanda aliran dihilangkan dengan keseimbangan runner yang dioptimalkan dan suhu cetakan (85°C).
Perusahaan mematuhi kebijakan mutu "presisi, efisiensi tinggi, kualitas pengecoran" dan telah mendapat pujian tinggi dari pelanggan di seluruh dunia.
